| ブランド名: | DONGJIAXIN |
| モデル番号: | WDZ-YJV |
| MOQ: | 交渉可能 |
| 価格: | negotiable |
| 支払い条件: | L/C、T/T |
| 補給能力: | 100KM/Week |
|
耐火ケーブルの用途 これらのケーブルは、低電圧設備システムの電力供給に使用されます。機械的損傷の危険がない、屋内および屋外、ケーブルダクト、地下、電力および開閉所、地域のエネルギー配電、工業プラントでの設置に適しています。 1. 導体 導体は、IEC 60228 に準拠した、プレーンまたは金属被覆された焼きなまし銅のクラス 1 またはクラス 2、またはプレーンなアルミニウムまたはアルミニウム合金、あるいは、プレーンまたは金属被覆された銅のクラス 5 のいずれかでなければなりません。 XLPE の材質と厚さは、90°C の連続動作で定格される IEC 60502 または BS 5467 に準拠するものとします。 内側カバーは押し出し成形またはラッピング加工することができます。円形のコアを備えたケーブルの場合、5 つを超えるコアを備えたケーブルを除き、コア間の隙間が実質的に充填されている場合にのみ、ラップされた内部被覆が許可されます。押出成形された内側カバーを塗布する前に、適切なバインダーを使用することができます。材料は絶縁材料と適合します。内部被覆および充填材に使用される材料は、ケーブルの動作温度に適しており、絶縁材料と適合する必要があります。ハロゲンフリーケーブルの場合、内部被覆および充填材もハロゲンフリー化合物である必要があります。 IEC 60502-1 に従って内部カバー上に螺旋状に適用されたアルミニウム/亜鉛メッキ鋼線/鋼線、または二重アルミニウム/鋼テープおよび銅/錫メッキ銅線も、ご要望に応じて製造できます。 外側シースは、IEC 60502-1 に準拠した押出 PVC タイプ ST1/ST2、ポリエチレン タイプ ST3/ST7、ハロゲンフリー化合物 ST8、ポリクロロプレン、クロロスルホン化ポリエチレンまたは同様のポリマー、タイプ SE1 もリクエストに応じて入手可能です。 ケーブルには、IEC 60332-3-22、IEC 60332-3-23、および IEC 60332-3-24 の燃焼試験要件に準拠する特殊な難燃性 PVC 外装シースが付属しており、ハロゲンフリー材料は IEC60754-1/2 および IEC 60684-2 に準拠しています。

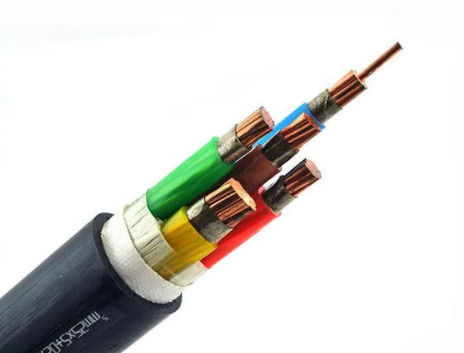

7.構造物 導体 : BS EN 60228 に準拠した平坦な焼き鈍し銅単線または撚り線 (クラス 1 または 2) 導体 絶縁体：XLPE（架橋ポリエチレン）90℃ 芯地: LSOH 難燃性ポリオレフィン、黒 外装：SWA（スチールワイヤー外装） シース : LSOH 難燃性ポリオレフィン、黒
キーワード: #ケーブル#ワイヤー #ワイヤーアンドケーブル #電気ケーブル #フレキシブルケーブル #XLPEケーブル #LANケーブル #制御ケーブル #LSZHケーブル #DJXケーブル #ケーブルメーカー #ケーブルファクトリー #ケーブルサプライヤー #ケーブルプロバイダー #ケーブル卸売 #ゴムケーブル #電力ケーブル #ソーラーケーブル
|
| 製品タイプ | 導体構造(mm) | 絶縁体厚さ(mm) | シース厚さ(mm) | 約ケーブル径(mm) | 20℃における導体の最大抵抗値（Ω/km） |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – 断熱壁（単芯） | A2 – 断熱壁（多芯） | B1 – 見かけの電気伝導体 (単芯) | B2 – 見かけの電気伝導体（マルチコア） | |||
|
|
|
|
|||
| B1 – レンガ積みの電気ダクト (単芯) | B1 – レンガ造りの電気ダクト (マルチコア) | C – 壁の上 | C – 天井の上 | |||
|
|
|
|
|||
| C – 穴のないトレイ | F – 穴あきトレイ (単芯) | F – 穴あきトレイ (マルチコア) | F – サスペンド (シングルコア) | |||
|
|
|
|
|||
| E – サスペンド (マルチコア) | B2 – 建設スペース | B2 – 建設スペース | B1 – エレクトロダクト (シングルコア) | |||
|
|
|
|
|||
| B2 – エレクトロダクト (マルチコア) | B2 – 床に埋め込まれたクローズドレースウェイ（マルチコア） | B2 – 床に埋め込まれたクローズドレースウェイ（マルチコア） | B1 – 床に埋め込まれた通気性のあるレースウェイ | |||
|
|
|||||
| C – レンガの壁に埋め込まれている | D – 追加の機械的保護が埋め込まれています | |||||
* 寸法・仕様は予告なく変更する場合がございます。
▼規格と証明書:
国際: IEC 60502-1
国家:GB/T 12706.1-2008
当社は、注文ごとに最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延とコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
▼ケーブルドラムデータ：
| ケーブルドラム | D1=フランジ径(mm) | W=有効幅(mm) | D2=バレル径(mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼配送ポート：
|
|
|
| の港深セン | 香港港 |
広州港
|
▼ 技術パラメータ:
1. シングルコア
| 導体断面積(mm²) | 導体構造 | 絶縁体厚さ(mm) | シース厚さ(mm) | おおよそのケーブル径(mm) | 20℃における導体の最大抵抗値（Ω/km） |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2コア&3コア
| 導体断面積(mm²) | 導体構造 | 絶縁体厚さ(mm) | シース厚さ(mm) | おおよそのケーブル径(mm) | 20℃における導体の最大抵抗値（Ω/km） |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4コア&5コア
| 導体断面積(mm²) | 導体構造 | 絶縁体厚さ(mm) | シース厚さ(mm) | おおよそのケーブル径(mm) | 20℃における導体の最大抵抗値（Ω/km） |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1コアと 3+2 コア
| 導体断面積(mm²) | 導体構造 | 絶縁体厚さ(mm) | シース厚さ(mm) | おおよそのケーブル径(mm) | 20℃における導体の最大抵抗値（Ω/km） |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼注文オプション:
迅速な見積り/供給のために、お問い合わせとご注文が以下のデータを保護していることを確認してください。
1 国際規格または特別規格。 (または、ケーブルの正確な使用法。)
2 定格電圧。
3 銅またはアルミニウムの導体。
4 各導体のサイズ。
5 断熱材: PVC XLPE またはその他。
6 導体の数と識別。
7 その他の要件。
8 梱包。
9 所要納期。
10 必要な有効期限。
このすべてが少し専門的すぎると思われる場合は、弊社までご連絡ください。お客様の特定の用途に最適な製品を特定し、ご質問があればお答えできることを楽しみにしています。
