| ブランド名: | DONGJIAXIN |
| モデル番号: | WDZBN-YJY |
| MOQ: | 交渉可能 |
| 価格: | negotiable |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 補給能力: | 100KM/WEEK |

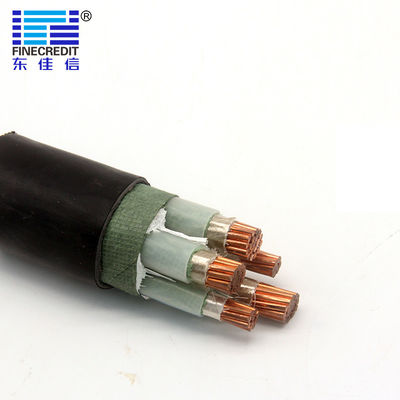

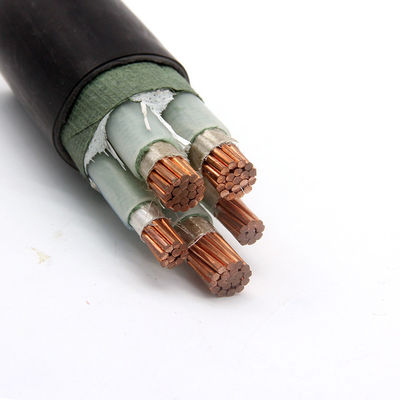

WDZBN-YJY 4*95+1*50 低煙ハロゲンフリー絶縁電力ケーブル
• 製品の説明:
銅導体 XLPE 絶縁および LSZH ジャケット 難燃性電力ケーブル
• 用途:
配電網や産業設備などの固定設置向け1kV。
• 構造:
| コア導体 | 焼鈍銅（ストランドコア） |
| 一般的なサイズ | 2〜5コア x 1.5〜630mm² |
| ケーブル導体 | ストランド焼鈍銅 |
| 絶縁 | XLPE |
| ジャケット | LSZH |
| 温度定格 | -25℃～+90℃ |
| 適合電圧 | 0.6/1kV |
| 難燃性レベル | IEC 60332-3-23 |
| 承認 | 中国のQS |
• 利点:
耐熱性:
三次元網目構造のXLPEは優れた耐熱性を有しています。200℃以下では分解や炭化を起こさず、長期使用温度は90℃に達し、熱寿命は40年に達します。
絶縁性能:
XLPEはPEの優れた絶縁特性を維持し、絶縁抵抗をさらに向上させています。誘電正接の値は非常に小さく、温度の影響を大きく受けません。
機械的特性:
高分子間の新しい化学結合の確立により、XLPEの硬度、剛性、耐摩耗性、耐衝撃性が向上し、環境応力やひび割れに対するPEの弱点を補っています。
耐薬品性:
XLPEは強酸、強アルカリ、耐油性に優れています。その燃焼生成物は主に水と二酸化炭素であり、環境への影響が少なく、現代の防火要件を満たしています。
• 規格証明書:
IEC 60502-1
• 技術的パラメータ:
1. シングルコア
| 導体断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル外径(mm) | 20℃での導体最大抵抗(Ω/km) |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 |
1.6 |
23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
2. 2コア&3コア
| 導体断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル外径(mm) | 20℃での導体最大抵抗(Ω/km) |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
• 梱包詳細
 |
|
|
|
– ホイル巻きコイル 100m (10 mmの場合2) – 段ボール巻きコイル (100m) 必要に応じて (6 mmまで2) |
– 納品準備完了の電線 |
– リール/ドラム (35 mmの場合2) – その他のパッケージもご要望に応じて |
キーワード: #ケーブル #ワイヤー #ワイヤーアンドケーブル #電気ケーブル #フレキシブルケーブル #XLPEケーブル #LANケーブル #制御ケーブル #LSZHケーブル #DJXケーブル #ケーブルメーカー #ケーブル工場 #ケーブルサプライヤー #ケーブルプロバイダー #ケーブル卸売 #ゴムケーブル #電力ケーブル #ソーラーケーブル
• お支払い:
通常、T/Tを使用します
製造前のT/Tデポジットと出荷時の残高。
お支払い条件: Western Union、Escrow、Paypal、T/T、L/C
• ケーブルドラムデータ:
| ケーブルドラム | D1=フランジ径(mm) | W=有効幅(mm) | D2=バレル径(mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
