| ブランド名: | DONGJIAXIN |
| モデル番号: | YTTWの、YTTWY |
| MOQ: | 交渉可能 |
| 価格: | negotiable |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 補給能力: | 100KM/WEEK |
中華人民共和国建設業界向けJG/T313-2014規格「定格電圧0.6/1kvおよび金属コイル下の無機鉱物絶縁ケーブルおよび端子」
3. 用途
主に、定格電圧750Vの大都市における高層ビル、娯楽施設、および高品質と高安全性を必要とする多数の建設プロジェクトに適しています。火災が発生した場合、電源は遮断されず、安全が確保されます。

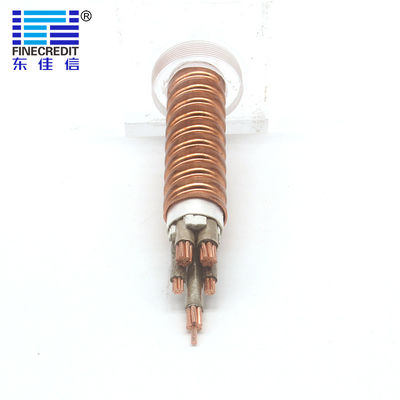

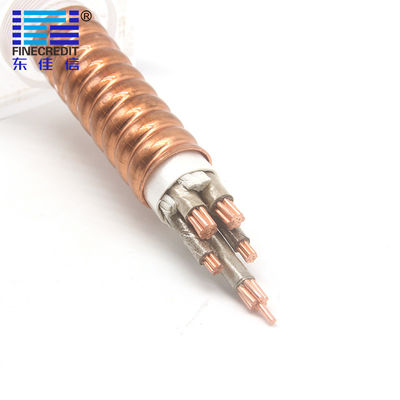

4. ケーブル構造図。
1. 単心
| 導体の断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル直径(mm) | 20℃での導体の最大抵抗(Ω/km) |
| 1×10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1×16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1×25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1×35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1×50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1×70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1×95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1×120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1×150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1×185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1×240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1×300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1×400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2心&3心
| 導体の断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル直径(mm) | 20℃での導体の最大抵抗(Ω/km) |
| 2×1.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| 2×2.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2×4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2×10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2×16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2×70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2×95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| 3×1.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| 3×2.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3×4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3×6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3×10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3×16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3×35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3×70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3×95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3×150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4心&5心
| 導体の断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル直径(mm) | 20℃での導体の最大抵抗(Ω/km) |
| 4×1.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| 4×2.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4×4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4×6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4×10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4×70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4×95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4×150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| 5×1.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| 5×2.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5×10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5×16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5×95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5×150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3+1 コア & 3+2 コア
| 導体の断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル直径(mm) | 20℃での導体の最大抵抗(Ω/km) |
| 3×2.5+1×1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3×4+1×2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3×6+1×4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3×10+1×6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3×16+1×10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3×25+1×16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3×35+1×16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3×50+1×25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3×70+1×35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3×95+1×50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3×120+1×70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3×150+1×70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3×2.5+2×1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3×16+2×10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3×35+2×16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3×50+2×25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3×95+2×50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3×120+2×70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3×150+2×70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4+1 コア
| 導体の断面積(mm²) | 導体構造 | 絶縁厚さ(mm) | 銅シース厚さ(mm) | 概算ケーブル直径(mm) | 20℃での導体の最大抵抗(Ω/km) |
| 4×2.5+1×1.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4×4+1×2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4×6+1×4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4×10+1×6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4×16+1×10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4×25+1×16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4×35+1×16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4×50+1×25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4×70+1×35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4×95+1×50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4×120+1×70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4×150+1×70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
国家規格によると、耐火電線およびケーブルの耐火試験方法特性試験、GB/12666.6クラスAに従い、火炎温度950℃で燃焼し、相間および相とシース間に750Vの電圧を印加し、90分間、破壊なしに耐える必要があります。クラスB、火炎温度750〜800℃で燃焼し、相間および相とシース間に750Vの電圧を印加し、90分間、破壊なしに耐える必要があります。
BS6387によると、フレキシブル耐火ケーブルは以下の要件を満たしています。
クラスA 650℃ 3時間
クラスB 750℃ 3時間
クラスC 950℃ 3時間
クラスS 950℃ 20分
JG/T 313-2014、BS 6387-2013
▼注文オプション:
迅速な見積もり/供給については、お問い合わせとご注文が以下のデータで確保されていることを確認してください。
1 国際規格または特別規格。(または、ケーブルの正確な使用方法。)
2 定格電圧。
3 銅またはアルミニウム導体。
4 各導体のサイズ。
5 絶縁材料: PVC XLPE またはその他。
6 導体の数と識別。
7 その他の要件。
8 梱包。
9 必要な納期。
10 必要な有効性。
これがあなたにとって少し技術的すぎると思われる場合は、お気軽にお問い合わせください。お客様の特定の用途に最適な製品を特定し、ご質問にお答えできるようお手伝いさせていただきます。
キーワード: #ケーブル #ワイヤー #ワイヤーアンドケーブル #電線ケーブル #フレキシブルケーブル #XLPEケーブル #LANケーブル #制御ケーブル #LSZHケーブル #DJXケーブル #ケーブルメーカー #ケーブル工場 #ケーブルサプライヤー #ケーブルプロバイダー #ケーブル卸売 #ラバーケーブル #電力ケーブル #ソーラーケーブル #装甲ケーブル #鉱物ケーブル #装甲ケーブル #絶縁ケーブル #銅ケーブル
▼ 会社情報:
ワイヤーおよびケーブルの研究開発、製造、販売における35年の経験。
2億を投資して、100,000平方メートルの面積をカバーする近代的な工業団地を建設。
CNASラボ、100以上の試験レポート。
製品は、不動産、地方自治体、産業支援、モバイル通信などに広く使用されています。
